Zeigermeßgeräte

Zeiger- und Balkenmeßgeräte bieten den Vorteil des schnellen Abschätzens (viel , mittel , wenig) , ohne daß man sich die genau angezeigte Zahl bewusst machen muß . Auch Veränderungen und Bewegungen im Meßwert können mit diesen Meßgeräten gut beobachtet werden . Diese Geräte nennt man auch Analoginstrumente . Es gibt hauptsächlich zwei unterschiedliche Zeigerinstrumente.

Das Dreheisenmeßwerk besteht aus einer Rundspule mit zwei Eisenblechen . Ein Blech ist an der festen Spule (Festeisen) angebracht  , das andere (Dreheisen) am beweglichen Zeiger .
Bei dem Dreheisenmeßwerk erzeugt die vom Meßstrom durchflossene feste Spule ein Magnetfeld das die beiden Eisenbleche gleichsinnig magnetisiert und dadurch eine Abstoßung der beiden verursacht , was einen Zeigerausschlag bewirkt .
Dreheisenmeßwerke sind mechanisch robust , überlastbar und preisgünstig durch ihren einfachen Aufbau .
Dreheisenmeßwerke sind für Gleich - und Wechselspannungen geeignet .
Dreheisenmeßwerk

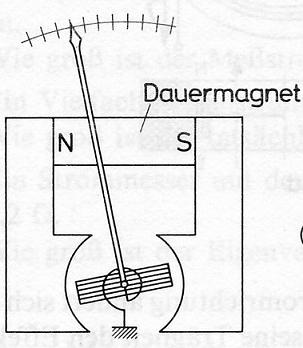

Das Drehspulmeßwerk besteht aus einem großen Dauermagneten und einer beweglichen Spule(Drehspule) an die ein Zeiger angebracht ist  .
Bei dem Drehspulmeßwerk erzeugt die vom Meßstrom durchflossene bewegliche Spule ein Magnetfeld das einen Zeigerausschlag bewirkt.
Drehspulmeßwerke sind mechanisch kompliziert , empfindlich und teuer .
Drehspulmeßwerke haben einen geringen Eigenverbrauch , sind genau und für geringe Spannung und Strom geeignet.
Drehspulmeßwerke sind stromrichtungsabhängig und deshalb nur für Gleichspannung geeignet .
Drehspuhlmeßwerk

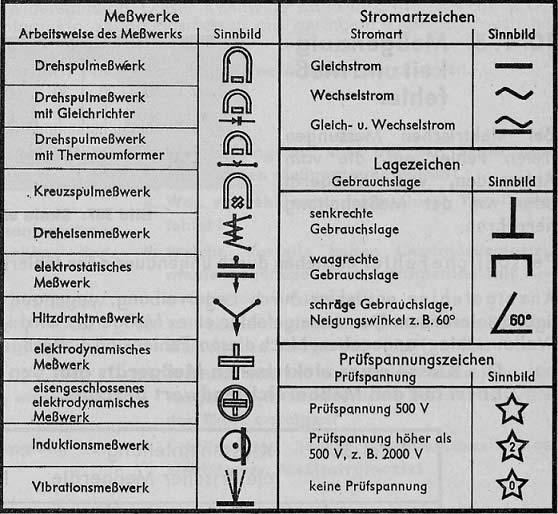

Auf der Skalabeschriftung des Meßgerätes sind Sinnbilder für Art des Meßwerks , Stroms , Gebrauchslage und Prüfspannung des Gehäuses angegeben .

Sinnbilder
