Reihenschaltung

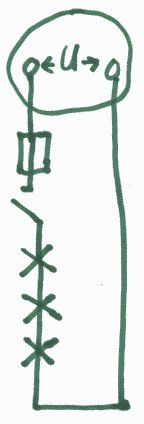

Es fliesst durch jede Lampe der gemeinsame Strom
I = I1 = I2 = I3
Die Spannung setzt sich aus den Einzelspannungen zusammen.
U= U1 + U2 + U3
Der Gesamtwiderstand setzt sich aus den Einzelwiderständen zusammen.
R = R1 + R2 + R3
Die Einzelspannungen sind proportional zu den Einzelwiderständen.
U = R * I     U1 = R1 * I1     U2 = R2 * I2     U3 = R3 * I3

Rechenbeispiel :    I  10A = I1 10A = I2 10A = I3 10A
U2 = U - (U1 + U3) = 230V - ( 60V + 90V ) = 80V
R1 = U1 / I1 = 60V / 10A = 6d
